Dab tsi yog qhov siab tshaj plaws nyob rau hauv siab rau 316 Stainless Steel Heating Sheath Thaum Phab Ntsa Thickness txo qis dua 1.2 millimeters nyob rau hauv siab -Tsuas Kua Systems?

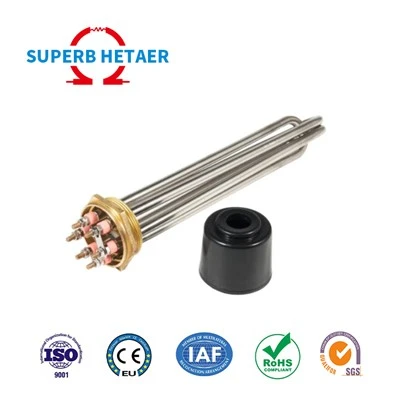

Thaum retrofitting hluav taws xob immersion heaters rau hauv cov thawv ntim uas twb muaj lawm, cov txheej txheem engineers feem ntau yuav tsum tau siv lub taub me me dua li qhov tau npaj tseg vim tias tsis muaj qhov txwv nozzle txoj kab uas hla lossis qhov ntev ntxig. Los yog cov phab ntsa nyias nyias yuav raug xaiv rau qhov kev xav tau nrawm dua thermal teb. Txawm li cas los xij, tus cwj pwm tswj lub siab hloov pauv los ntawm cov khoom tawg mus rau qhov sib tsoo - yog tias cov phab ntsa tuab ntawm 316 stainless hlau sheath raug txo qis dua 1.2 hli, tshwj xeeb tshaj yog nyob rau qhov kub siab qhov twg lub zog ntawm cov khoom poob qis. Daim ntawv no nthuav tawm ntau qhov siab tshaj plaws tso cai ua haujlwm siab txwv rau nyias -walled 316 sheaths, siv cov qauv Barlow nrog siab - kub derating. Qhov no yuav tso cai rau cov kws ua haujlwm qhia kom meej cov phab ntsa ruaj ntseg rau cov tshuab ua kua siab, yam tsis muaj ntau tshaj -kev txuag thiab tsis tsim nyog txaus ntshai.

Lub hauv paus ntawm Kev Tiv Thaiv Kev Nyuaj Siab rau Nyias -Walled 316 Lub Tes Tsho
Rau cylindrical siab hlab ntsha, qhov twg phab ntsa thickness tsawg tshaj li ib tug - kaum ntawm lub puab vojvoog --uas yog cov ntaub ntawv rau yuav luag tag nrho cov hluav taws xob rhaub sheaths - lub circumferential los yog hoop stress yog xam siv lub Barlow formula: σ=P × D / (2 × t yog lub siab, sab hauv qhov siab), P × D / (2 × t), qhov siab ntawm lub hoop. thiab t yog phab ntsa thickness. HOOP STRESS yog inversely cuam tshuam rau phab ntsa thickness rau ib tug muab sab nraud txoj kab uas hla thiab sab hauv siab. Txo cov phab ntsa thickness los ntawm ib nrab ua ob npaug rau kev ntxhov siab ntawm cov ntaub ntawv sheath. Yog li ntawd, qhov siab tshaj plaws tso cai ua haujlwm siab sib txawv ncaj qha nrog cov phab ntsa tuab, rau qhov tseem ceeb ntawm lwm yam tsis. Lub zog yield ntawm 316 stainless hlau nyob rau hauv chav tsev kub yog nyob ib ncig ntawm 290 MPa rau annealed cov ntaub ntawv thiab 520 MPa rau txias drawn tubing, uas yog feem ntau yog siv rau cua sov sheaths. Qhov siab tshaj plaws tso cai hoop kev ntxhov siab rau cov khaub thuas kos 316 yog kwv yees li 170 MPa, siv qhov kev nyab xeeb ntawm 3 rau kev tiv thaiv siab-txheej txheem kev coj ua rau cov hlab ntsha tsis muaj zog. Qhov kev nyab xeeb txwv yog tau los ntawm kev daws Barlow's formula rau siab, muab ib lub cheeb sab nraud thiab phab ntsa tuab.

Kev txwv ntau ntawm qhov siab vs. Phab ntsa Thickness thiab kub
Thaum nce kev khiav hauj lwm kub, qhov tso cai siab yog heev diminished. Ntawm 200℃lub zog tawm los ntawm txias -kos 316 txo mus txog 380 MPa, thiab qhov kev txaus siab hoop tau txo mus rau 125 MPa. Tawm lub zog ntawm 300℃yog 320 MPa nrog kev tso cai ntawm 105 MPa. Ntawm 400 degree, qhov siab tshaj plaws txwv rau kev ua haujlwm tas mus li ntawm 316 sheath, lub zog tawm los poob rau 280 MPa, tso cai tsuas yog kev ntxhov siab ntawm 90 MPa. Cov hauv qab no yog qhov siab tshaj plaws nruam hauv siab rau tus qauv 316 sheath nrog 10 hli OD. Qhov siab tshaj plaws yog li 40 bar ntawm 200℃thiab phab ntsa thickness ntawm 1.6 hli. Nyob rau tib qhov kub qhov tso cai rau lub phab ntsa tuab ntawm 1.2 hli txo rau 30 bar. Kev nyab xeeb siab ces txo qis mus rau 25 bar ntawm 1.0 hli phab ntsa thickness. Nrog cov khoom tsim tawm, qhov tsawg kawg nkaus phab ntsa thickness yog 0.8 hli thiab qhov kev nyab xeeb siab tsuas yog 20 bar. Rau cov tshuab ntawm 300 degree, tib lub 1.0 hli sheath yog txwv rau 21 bar thiab ntawm 400℃tsuas yog 18 bar. Cov txiaj ntsig no yog raws li cov tubing uas yog qhov sib npaug, muaj cov phab ntsa tuab tuab thiab tsis muaj lwm yam dabtsi yog khoov lossis kev ntxhov siab. Nyob rau hauv kev xyaum, ib tug sheath nrog ib tug raug kam rau ua ntawm 0.1 hli yuav tsum muaj ib tug ntxiv kev nyab xeeb margin ntawm 20%.

Xaiv matrix ntawm siab rau nyias -walled 316 sheaths
Pom zoo qhov siab tshaj plaws nruam hauv siab rau 316 stainless hlau cua sov sheaths ntawm ntau phab ntsa thicknesses thiab kub ntawm kev ua haujlwm tau muab rau hauv cov lus hauv qab no. Cov txiaj ntsig suav nrog kev nyab xeeb ntawm 3: 1 raws li cov khoom siv txias txias thiab xav tias ib txwm muaj sab nraud txoj kab uas hla ntawm 10 mm. Rau qhov loj me, txo qhov siab ntawm qhov sib piv rau qhov loj me.

Sheath Phab Ntsa Thickness Max Siab @ 100℃Max Siab @ 200℃Max Siab @ 300℃Max Siab @ 400℃Pom zoo daim ntawv thov piv txwv
0.8 hli 28 bar 24 bar 20 bar 16 bar Tsawg- cov dej kub siab, cov tso tsheb hlau luam atmospheric nrog cov twj tso kua mis
1.0 hli 35 bar 30 bar 25 bar 20 bar Tsawg-siab tshuaj reactors, pressurized dej kub systems
1.2 hli 42 bar 36 bar 30 bar 24 bar Nruab nrab siab txheej txheem cua sov, chav preheaters txog 200 degree
1.4 hli 49 bar 42 bar 35 bar 28 barHigh Pressure Chemical Injection Heaters
1.6 hli 56 bar 48 bar 40 bar 32 bar Siab siab autoclaves, superheated dej tshuab
Nyob rau hauv daim ntawv thov qhov kev khiav hauj lwm siab tshaj 70% ntawm qhov tseem ceeb, nws yog pom zoo kom engineers ua hydrostatic kuaj ntawm txhua lub rhaub los yog xaiv seamless tubing nrog proven homogeneity nyob rau hauv phab ntsa thickness. Raws li qhov siab mus txog qhov kev kwv yees txwv, qhov tshwm sim ntawm qhov tawg ntawm ib qho chaw nyias nyias yog ntau dua. Phab ntsa Thickness ntau tshaj 50 bar tsis yog nyob ib leeg, tab sis hloov mus rau ib txoj kab uas hla me me los yog cov hlau uas muaj zog zoo dua li Incoloy 800H.
